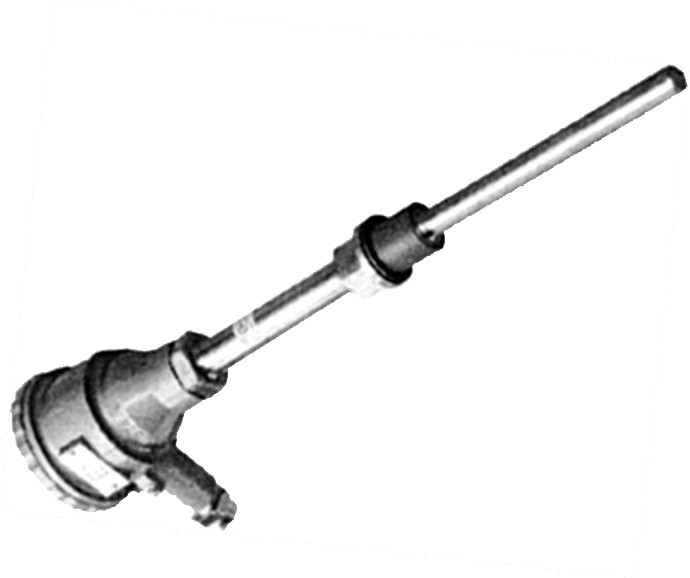

產品說明:



應用

專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

工作原理

熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時，其電阻值也隨著發生變化，工作儀表便顯示出電阻值所對應的溫度值。

主要技術參數

產品執行標準
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91

公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。

測量范圍及允差

熱電偶

型 號 分度號 允  差  等  級 Ⅰ Ⅱ 允 差 值 測溫范圍℃ 允差值 測溫范圍℃ WRN K ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-1000 ±0．0075 ltl 333-1200 WRE E ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-800 ±0．0075 ltl 333-900 WRP S ±1℃ 0-1100 ±2．5℃ 0-600 ±「1+0．003(t-1100)」 1100-1600 ±0．0025 ltl 600-1600 WRQ R ±1℃ 0-1100 ±2．5℃ 0-1100 ±「1+0．003(t-1100)」 1100-1600 ±0．0025 ltl 1100-1600 WRR B — — — — — — ±0．0025 ltl 600-1700

熱電阻

型號 分度號 測溫范圍℃ 精度等級 允許偏差 WZP Pt100 -200-+500  A ±(0．15+0．002)ltl B ±(0．30+0．005)ltl WZC Cu50  Cu100 -50-+100 ---- ±(0．30+0．005)ltl
