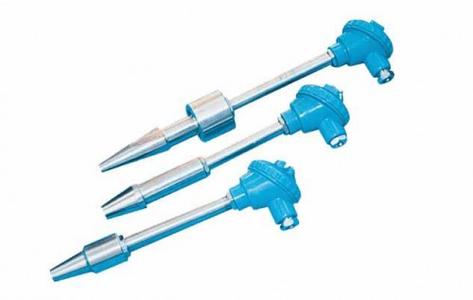

產品說明:



專業針對電站設計，可以滿足30KW、60KW等發電機組及輔機測溫需要。直接測量各種生產過程中的-200℃～1800℃范圍內液體、蒸汽和氣體以及固體表面溫度。

工作原理

熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電值是利用感溫元件在溫度變化時，其電阻值也隨著發生變化的特性來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

常溫絕緣電阻

熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ

主要技術參數

產品執行標準
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997

測量范圍及允差

熱電偶

型號 分度號 允差等級 Ⅰ Ⅱ 允差值 測量范圍(℃) 允差值 測量范圍(℃) WRN K ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004∣t∣ 375～1000 ±0.0075∣t∣ 333～1200 WRE E ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004∣t∣ 375～800 ±0.0075∣t∣ 333～600

熱電阻

型號 分度號 測量范圍(℃) 精度等級 允差 WZP Pt100 -200～+500 A級 ±(0.15+0.002∣t∣) B級 ±(0.30+0.005∣t∣) WZC CU50 CU100 -50～+150 — ±(0.30+0.006∣t∣)

注：t為感溫元件實測溫度J.D值；
