• 商品名稱：HTD-7- 霍爾電流變送器
• 添加時間：2018-10-11 14:58:41
• 推薦度：
•

一、概述

YWG系列霍爾效應變送器，針對霍爾效應變送器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；可以測量任意波形的電流和電壓，按用戶要求提供標準變送器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安裝方便、售價低的特點。

YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

二、原理

YWG-HTD-7-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。

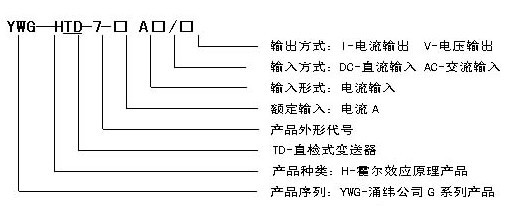

三、型號說明

四、技術性能指標

五、執行標準

QB/441600 17 113-2002

六、型號及參數

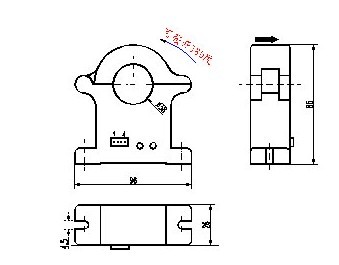

七、外形圖

八、注意事項

1）工作電源、輸出端須正確連接，不能錯接；

2）對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；

3）原邊母線的溫度不應超過60℃；

4）當電流母線填滿原邊穿線孔時，獲得z.ui佳的測量精度；

5）使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；

6）測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
