- 商品名稱：鐵路信號電纜
- 添加時間：2018-10-18 16:40:16
- 推薦度：
介紹：
本產品適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的
控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強
電干擾的地區敷設。
1 使用特性
1.1 電纜的使用環境溫度為-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3
2 型號、名稱及規格
型號 名稱 敷設范圍 規格(芯)
PTYV 聚乙烯絕緣聚氯乙烯護套鐵路信號電纜 敷設在土壤、槽、管中，能承受一般的機械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY 聚乙烯絕緣聚乙烯護套鐵路信號電纜
PTY22 聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜 敷設在土壤、槽、管中，能承受較大的機械外力
PTY23 聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA22 聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYA23 聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYL22 聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYL23 聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

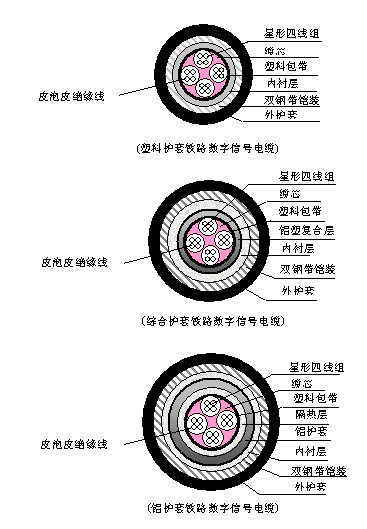

3、產品截面結構示意圖
