- 商品名稱：SWP-LED雙回路數字/光柱顯示控制儀
- 添加時間：2018-10-23 10:30:33
- 推薦度：
SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。
SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。
一、 主要特點
1、 SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。
2、 可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。

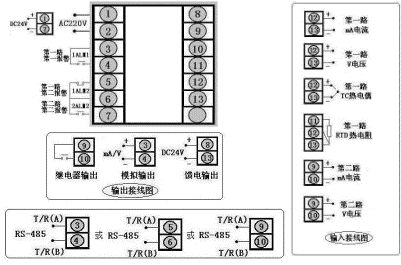

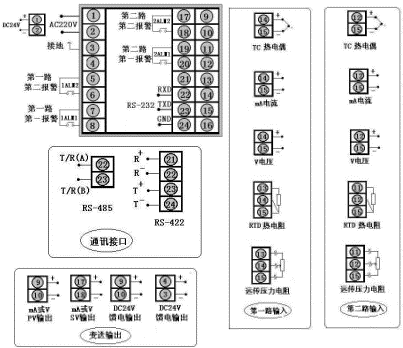

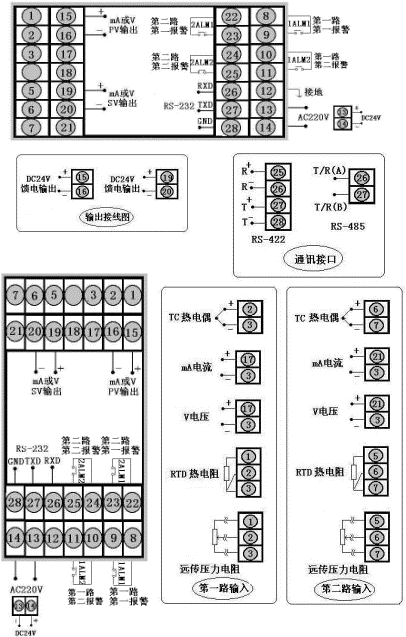

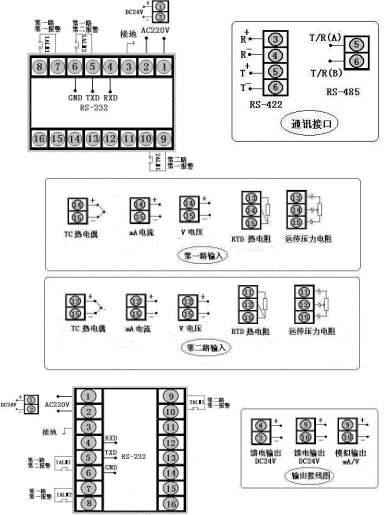

二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號 | SWP-D823系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-T823系列（橫式） | |
儀表外形 |
儀表尺寸:160×80×140mm | |
型號 | SWP-S823系列 | |
儀表外形 |
儀表尺寸:80×160×140mm | |
型號 | SWP-T823系列（豎式） | |
儀表外形 |
儀表尺寸:80×160×140mm | |
型號 | SWP-D923系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm |  |
型號 | SWP-D423系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:48×96×140mm |  |
型號 | SWP-S423系列 | |
儀表外形 |
儀表尺寸:48×96×140mm
| |
型號 | SWP-D723系列 | 接 線 圖 |
型號 |
儀表尺寸:72×72×110mm |  |
三、 SWP-LED系列雙回路數字顯示控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||||
SWP - | □ □ □□- □ □ □-□□/□□ □- □/ □ □ - □- □ | ||||||||||||||
外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | |||||||||||||
外形尺寸 | 4789 | 96×48mm（橫） 48×96mm（豎）72×72mm160×80mm（橫） 80×160mm（豎）96×96mm | |||||||||||||
控制作用 | 2123 | 測量顯示三位式控制 | |||||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||||
y.i路輸出方式 | □ | 參見"輸出方式" | |||||||||||||
第二路輸出方式 | □ | 參見"變送輸出方式" | |||||||||||||
y.i路輸入類型 | □□ | 參見"輸入類型" | |||||||||||||
第二路輸入類型 | □□ | 參見"輸入類型" | |||||||||||||
y.i路y.i報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
y.i路第二報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
第二路y.i報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
第二路第二報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
饋電輸出 | P2P | DC24V饋電輸出2路DC24V饋電輸出 | |||||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||||
四、 SWP-LED系列光柱測量顯示控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||||
SWP - | T □ □□- □ □ □-□□/□□ □- □/ □ □- □- □ □ | ||||||||||||||
外形尺寸 | 8 | 160×80mm（橫） 80×160mm（豎） | |||||||||||||
控制作用 | 2123 | 測量顯示三位式控制 | |||||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||||
y.i路輸出方式 | □ | 參見"變送輸出方式" | |||||||||||||
第二路輸出方式 | □ | 參見"變送輸出方式" | |||||||||||||
y.i路輸入類型 | □□ | 參見"輸入類型" | |||||||||||||
第二路輸入類型 | □□ | 參見"輸入類型" | |||||||||||||
y.i路y.i報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
y.i路第二報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
第二路y.i報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
第二路第二報警方式 | NHL | 無報警（可省略）位式上限控制/報警位式下限控制/報警 | |||||||||||||
饋電輸出 | P2P | DC24V饋電輸出2路DC24V饋電輸出 | |||||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||||
外形特征 | X | 橫式顯示儀表豎式顯示儀表 | |||||||||||||
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 頻率輸入 | 0～5kHz |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 注：D423只能做兩個報警，即每路各一個報警。
★ 型號舉例：
SWP-D823-212－10/09-HL/HL-P-W
測量顯示，通訊方式為RS232，y.i路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，y.i路輸入類型為CU50，第二路輸入類型為Pt100.1，y.i路y.i報警為上限報警，y.i路第二報警為下限報警，第二路y.i報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式DC24V。
