SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。

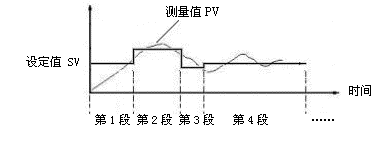

SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求，按照一定的曲線進行控制。
一、 主要特點
1、 可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。
2、 z.ui多可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。
3、 可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。
4、 具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

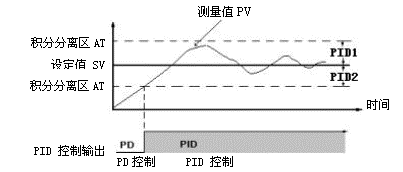

5、 可選擇采用雙區PID控制，抑制超調，提高控制精度。
二、 特殊技術參數
控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 | 0.0%-100.0%（單位：0.1%） |
積分（復位）時間 | 0-9,999s（單位：1s） |
微分（比率）時間 | 0-9,999s（單位：1s） |
控制周期 | 1-250s（單位：1s） |
采樣周期 | 0.5s |

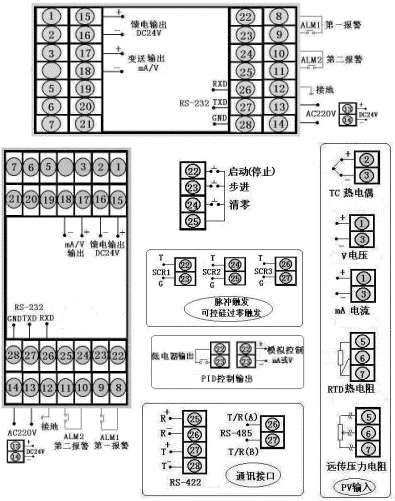

三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
型號 | SWP-P805系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
儀表外形 | 儀表尺寸:80×160×140mm | |
型號 | SWP-P905系列 | 接 線 圖 |
| 儀表外形 |
|  |
四、 SWP-LED系列32段 PID可編程序控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP - | □ □ □□ -□ □ □-□□ - □ □ -□- □-□ | ||||||||||||
特 征 | P | 32段PID可編程序控制儀 | |||||||||||
外形尺寸 | 89 | 160×80mm（橫），80×160mm（豎）96×96mm | |||||||||||
控制作用 | 05 | 可編程序控制 | |||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||
控制輸出 | □ | 參見"控制輸出方式" | |||||||||||
變送輸出 | □ | 參見"變送輸出方式" | |||||||||||
輸入類型 | □□ | 參見"輸入類型" | |||||||||||
y.i報警方式 | □ | 參見"報警輸出方式" | |||||||||||
第二報警方式 | □ | 參見"報警輸出方式" | |||||||||||
饋電輸出 | □ | DC24V饋電輸出 | |||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
外形特征 | S | 豎式顯示儀表橫式顯示儀表 | |||||||||||
特殊型號或要求的, 請提供分度號或參考標準，定貨時說明 。
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V |
03 | K | 07 | WRe | 12 | 4～20 mA | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA |
★ 報警輸出方式
選型代碼 | N | H | L | G | A | D | E |
輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 | 結束報警 |
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ y.i報警輸出只可選擇N、H或L報警輸出。
★ 注1：儀表顯示方式為PV、SV、SEG三LED顯示。
★ 型號舉例：
①SWP-P805-822-12-HL
輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-485通訊，帶上下限繼電器報警輸出。
②SWP-P905-222-12-HL-P
輸入類型為4～20mA，4～20mA控制輸出，4～20mA變送輸出，帶RS-232通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
