• 商品名稱：SWP-LK系列流量積算控制儀
• 添加時間：2018-10-23 11:09:30
• 推薦度：
•

★　五位瞬時流量＋八位瞬時累積顯示

SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。

一、 主要特點

1、 無跳線輸入技術，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。進一步提高了儀表的多用性與可靠性。

2、 流量系數K的自動演算具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）,可自由選擇多種補償方式（如溫度、壓力補償?shù)龋?br/>

3、 具有極寬的顯示測量范圍，可切換顯示溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及十二位的流量累積測量值（0--999999999999字），可準確到小數點后三位（0.001）進行累積，可設定儀表內部參數使z.ui大累積達到9999999999.99′100。

4、 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度******的積算控制。

5、 儀表面板增加了一組LED發光二極管狀態指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

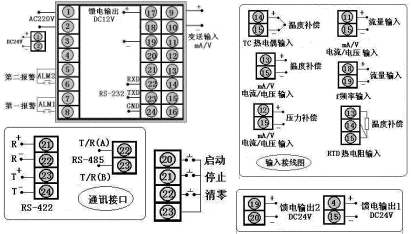

型號	SWP-LK80系列	接 線 圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g
	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

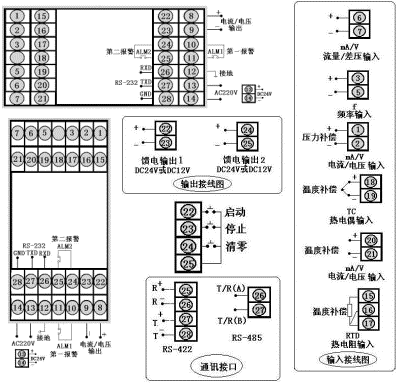

型號	SWP-LK90系列	接 線 圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g

★　SWP－LK系列與LE系列接線端子序號不同

三、 SWP-LED系列流量積算控制儀型譜表

★ 輸入類型：（出廠默認值）

★ 輸出方式

★ 通訊方式

★ 注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。

★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。

★ 如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。

★ 型號舉例：

①SWP-LK802-02-AAG-NN

補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。

②SWP-LK803-81-ACK-BL-P
