- 商品名稱：SWP-RLK帶打印流量積算控制儀
- 添加時間：2018-10-23 11:11:22
- 推薦度：
★ 五位瞬時流量＋八位瞬時累積顯示
SWP-LED帶打印流量積算控制儀集打印、控制及測量顯示與一體。可自動定時、手動即時打印各通道當前測量值及累積流量值。
一、 儀表特點
1、 帶打印流量積算控制儀可隨意改變儀表的輸入信號類型。采用z.ui新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
2、 帶打印流量積算控制儀具有極寬的顯示測量范圍，可切換顯示瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十位的流量累積測量值（0--99999999字）可準確到小數點后三位（0.001）進行累積，可設定儀表內部參數使z.ui大累積達到99999999.99′100。
3、 帶打印流量積算控制儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度******的積算控制。
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
型號 | SWP- RLK80系列 | |
儀表外形 | 儀表尺寸:360×140×230mm | 微型打印機開孔尺寸111mm×57mm |

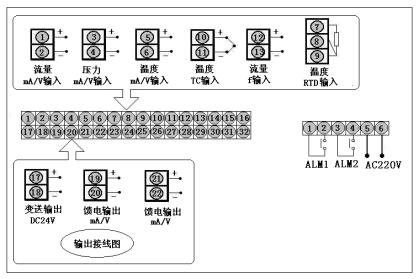

接 線 圖 |  | |
三、 SWP-LED系列帶打印流量積算控制儀型譜表
型 號 | 代 碼 | 說 明 | ||||||||||
SWP -RLK | □ □ □- □ □-□ □ □ -□ □ -□- □ | 帶打印5位+8位流量積算控制儀 | ||||||||||
外形尺寸 | 8 | 160×80mm（橫式） | ||||||||||
控制作用 | 0102030405 | 無補償輸入帶補償輸入過熱蒸汽帶溫度壓力補償-查表法飽和蒸汽帶溫、壓補償-查表法用戶特定曲線補償輸入-查表法 | ||||||||||
通訊方式 | □ | 參見"通訊方式" | ||||||||||
輸出方式 | □ | 參見"輸出方式" | ||||||||||
流量信號類型 | □ | 參見"輸入類型" | ||||||||||
壓力補償類型 | □ | 參見"輸入類型" | ||||||||||
溫度補償類型 | □ | 參見"輸入類型" | ||||||||||
y.i報警方式 | NHLBCD | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --自動啟動流量定量過程控制--自動啟動流量定量到控制 --自動清零 | ||||||||||
第二報警方式 | NHLBC | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --手動啟動流量定量過程控制--手動啟動 | ||||||||||
饋電輸出 | NP2P | 無饋電輸出（可省略）單路DC24V饋電輸出雙路DC24V饋電輸出 | ||||||||||
供電方式 | T | AC 90～265V供電（開關電源）AC 220V供電（線性電源，可省略） | ||||||||||
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
A | 4～20 mA | -1999～99999 d | O | 脈沖-集電極開路 | 0～5KHz | 本表所列為z.ui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 熱電偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 熱電偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用戶特定 | -1999～99999 d | |
F | 脈 沖 | 0～5KHz | N | 無補償輸入 |
★ 輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 注：RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。
儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
★ 型號舉例：
①SWP-RLK801-21－A-HL-P
無補償輸入，通訊方式RS232，繼電器輸出，流量輸入類型4～20 mA,y.i報警為上限報警，第二報警為下限報警，單路DC 24V饋電輸出，AC 220V供電。
②SWP-RLK802-81－FAG-LH-2P-T
帶補償輸入, 通訊方式RS485, 繼電器輸出，流量輸入類型脈沖，壓力補償輸入類型4～20 mA，溫度補償輸入類型Pt100，y.i報警為下限報警，第二報警為上限報警，雙路DC 24V饋電輸出，AC 90～265V供電。
★ 訂貨時，也可選用LE、HK、HE系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED－32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖。
