- 商品名稱：SWP-LCD-NLQ智能化防盜型熱量積算記錄儀
- 添加時間：2018-10-23 15:30:56
- 推薦度：
介紹：

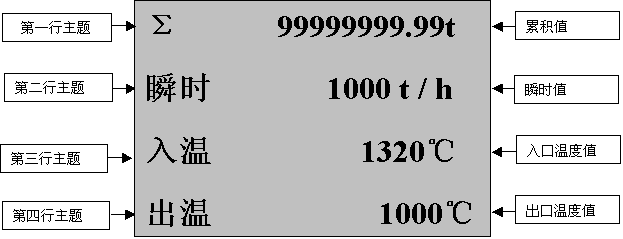

SWP-LCD-NLQ熱量積算無紙記錄儀集流量/ 熱量積算與記錄于一體，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。
一、儀表特點：
1、豐富的熱量積算軟件。

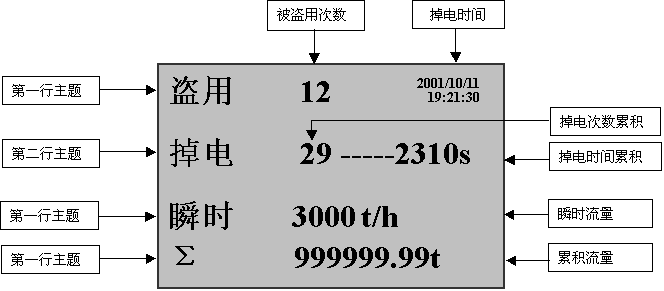

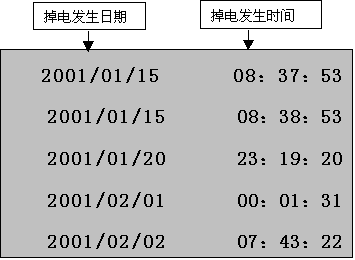

2、強化管理的防盜及防掉電記錄功能。
3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償的積算要求。

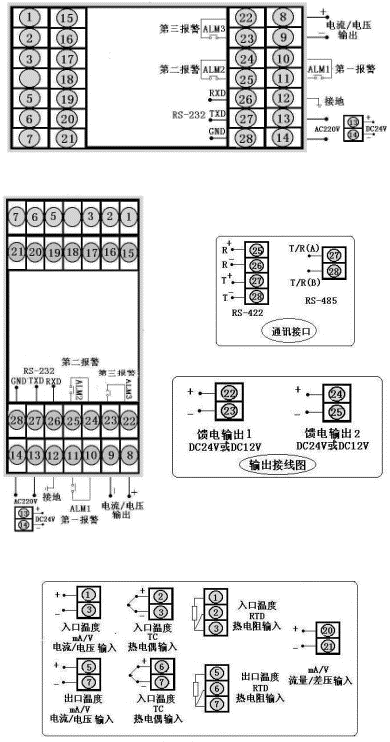

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
型號 | SWP-LCD-NLQ系列 | 接 線 圖 |
儀表 外形 | 儀表尺寸:160×80×140mm |  |
儀表 外形 | 儀表尺寸:80×160×140mm |
三、SWP-LCD-LQ儀表型譜表
型 號 | 代 碼 | 說 明 | |||||||||||||
SWP -LCD-N | □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ | 新一代大屏幕帶背光液晶顯示儀表 | |||||||||||||
儀表功能 | LQ | 不記錄 | |||||||||||||
LQR | 記錄 | ||||||||||||||
外形尺寸 | 8 | 160×80mm（橫）80×160mm（豎） | |||||||||||||
補償信號 | 12 | 單路熱量表 | |||||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||||
變送輸出 | □ | 參見"輸出方式" | |||||||||||||
流量輸入類型 | □ | 參見"輸入類型" | |||||||||||||
入口輸入類型 | □ | 參見"輸入類型" | |||||||||||||
出口輸入類型 | □ | 參見"輸入類型" | |||||||||||||
y.i報警方式 | □ | 參見"報警方式" | |||||||||||||
第二報警方式 | □ | 參見"報警方式" | |||||||||||||
第三報警方式 | □ | 參見"報警方式" | |||||||||||||
饋電輸出 | P2P | DC24V饋電輸出2路DC24V饋電輸出 | |||||||||||||
供電方式 | W | DC24V供電AC220V供電 | |||||||||||||
外形特征 | S | 豎式顯示儀表橫式顯示儀表 | |||||||||||||
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
A | 4 ～ 20 mA | -1999～99999 d | S | S | 0 ～1600 ℃ |
B | 0 ～ 10 mA | -1999～99999 d | T | T | -200～400 ℃ |
C | 1 ～ 5 V | -1999～99999 d | U | J | 0 ～1200 ℃ |
D | 0 ～ 5 V | -1999～99999 d | V | CU50 | -50.0～150.0 ℃ |
M | 0 ～ 20 mA | -1999～99999 d | W | PT100.1 | -99.9～199.9℃ |
H | 4～20 mA開方 | -1999～99999 d | G | PT100 | -200～650 ℃ |
I | 0～10mA開方 | -1999～99999 d | O | 脈沖－集電極開路 | 0～5KHz |
J | 1～ 5 V開方 | -1999～99999 d | E | E | 0～1000 ℃ |
Q | 0 ～ 20 mA開方 | -1999～99999 d | K | K | 0～1300 ℃ |
F | 脈 沖 | 0～5KHz | R | 用 戶 特 定 | -1999～99999 d |
L | B | 400～1800 ℃ | N | 無補償輸入 |
★ 報警方式
選型代碼 | N | H | L |
報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 型號舉例：
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4～20 mA，入口輸入類型4～20 mA，出口輸入類型4～20 mA，y.i報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電,豎表。
②SWP-LCD-NLQR812-81-ABC-LH-P
帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4～20 mA，入口輸入類型0～10 mA，出口輸入類型1～5V，y.i報警為下限報警，第二報警為上限報警，AC220V供電，橫表。
